[中央空调集成]快思聪Prodigy集成解决方案

2015年12月09日 资讯 暂无评论 阅读 1,459 次

快思聪Prodigy集成解决方案
1.以地源热泵空调系统为例,无论哪种中央空调,它本身就可以成为一个独立的中央管理系统,也就是说当室内任何一台室内机被启动时,地源热泵主机,空调循环泵就联动开启。如果有多台地源热泵主机,中央管理系统可以通过流量传感器,温度传感器计算出所需能耗,能耗的多少决定系统开启地源热泵主机的台数,每台主机都有自己的最大制冷能耗。对于我们智能家居控制系统来说更希望空调厂家做好系统联动功能,因为我们只需要控制温控器即可实现所有的联动控制。
温控器的控制方式:通过RS485接口,用厂家的温控器协议实现控制。
2.如果空调厂家没有做好系统联动,那我们的控制系统就需要负责联动地源热泵主机,这种控制方式不仅要控制室内的温控器,还需要开启地源热泵主机,控制原理:通过控制温控器开启室内风机盘管,同时联动开启地源热泵主机,以上控制都是通过通讯协议实现,因此需要拿到厂家温控器协议,地源热泵主机控制协议。温控器采用快思聪空调温控器,通过CRESNET总线通讯,程序编写更加方便。

3.VRV空调的控制方式:大金空调,我们可通过RS485控制大金的通讯P板实现与大金空调联动。1块大金P板可以控制3台大金室内机,1个RS485通讯口可以串接3块大金P板;
三菱空调,我们可以通过RS485通讯连接COREMASTER协议转换器实现控制。

集成涉及产品:
核心控制主机:PMC3、网络转串口模块TCP-RS、温控器P-TSTATEX

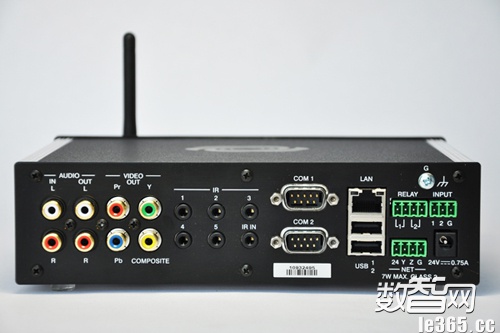

PMC3

Prodigy 3-Series Control System(简称PMC3)是由快思聪设计的一台强大而又低成本的控制主机,支持复杂家居自动化功能。一台主机Hold住灯光、安防、音视频、温湿度、窗帘开合以及其他功能。

主要参数
电源:24VDC  0.7A
存储:256MB 内存及2GB闪存(可扩展至1TB)
音频输出:左右声道
视频输出:分量视频输出端子、复合视频输出端子;
其他:1个IR输入,5个IR输出/单向串口;1个Cresnet端口;可选10/100以太网ISSL解码
2个RS-232串口; 2个USB2.0扩展口;2个继电器端口;2个干接点输入端
集成infiNET EXTM无线网关

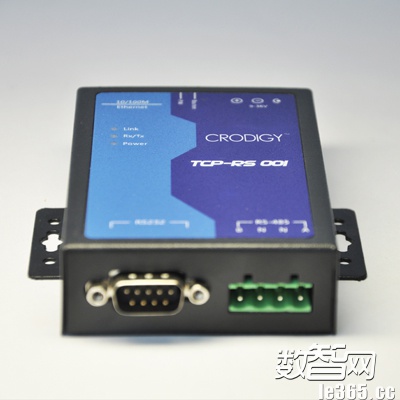

网络转串口模块TCP-RS001

TCP-RS001网络接口转换口模块,用于网络扩展,增加串口,可在有线网络处增加串口控制设备。
主要参数:
输入电压:9—36VDC
10/100 Mps以太网RJ45口一个
串口类型:RS-232/485
系统最多配置6个

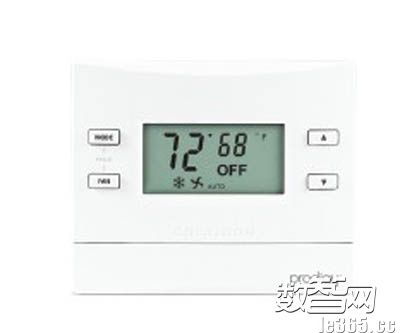

温控器P-TSTATEX-W-T

P-TSTATRF是一台无线恒温器,能够容易地添加网络温度控制到任意房间。
主要参数:
无线:双向RF

连接器
HVAC:基于一下内容的4个2个方位的端子模块
RH:参考供热—用于连接供热系统
RC:参考制冷—用于连接制冷系统
G:风扇—在连接风扇时通电至RC
Y:压缩机—当压缩机运行时通电至RC
C:24伏交流电普通端子提供远程电源至恒温器
W:供热—当连接到冷热系统里的供热系统或在热泵系统的辅助供热系统时通电至RH上
O:变换控制—当制冷模式时通电至RC
B:当供热模式时通电至RC
